Автозвук

Начать лучше всего с чтения книги по автозвуку:

Отлично и подробно написана, можно читать только нужные темы. Мне понравились страницы с 217 - 220, подробно как нужно устанавливать колонки в двери и почему. "Основное что нужно дверь сделать практически герметичным коробом - чтобы она вся звучала, как гитара И что сеточки на динамики надо тоже максимально прижать к колонке чтобы звук шел в машину, а не трепыхал обшивку двери"

Конкретный пример набора для gt86

Чтобы заменить стоковый звук нужно:

  • Усилитель Pioneer GM 08604
  • Набор динамиков: средние, высокие частоты и делитель - обычно продаются вместе, например Focal access
  • Сабвуфер Hertz ES 200.5
  • Набор проводов и коннекторов (подробнее по метражу смотрите на схеме подключения)
    • 10 - 15 метров толстых акустических проводов 1,5 мм на динамики и саб
    • 4 метра тонких акустических для твитеров
    • 3 метра силового кабеля и предохранитель на подключение усилителя к аккумулятору и 1 метр на землю - замкнуть на корпус машины
    • 3 метра тюльпаны и сигнальный кабель от магнитолы до усилителя
    • 2 коннектора Клемма акустическая 2.8 мм и 2 Клемма акустическая 6.6 мм
  • Для подключения к стоковой магнитоле нужен ещё конвертер kicx hl-370 или подобное
  • Шумка дверей - хватит покрыть хотя бы 30 процентов поверхности двери

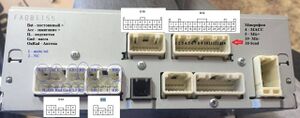

Распиновка стоковой сенсорной магнитолы

Пины магнитолы https://www.drive2.ru/l/10185924/

Распиновка стоковой сенсорной магнитолы gt86.jpg

https://www.drive2.ru/l/554929841804149512/ Показаны пины ШТЕКЕРА, а не разъёма - разъём зеркальный

Номер штекера для изготовления переходника 90980-10997

Динамики

  • Focal access - за 17 тр хороший баланс звука и стоимости

Сабвуфер

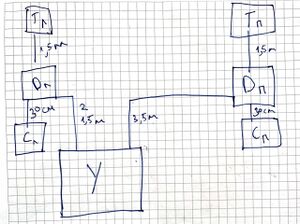

Схема подключения

Пример схемы для усилителя, расположенного под водительским сиденьем, а делители в дверях.

  • D - делитель
  • Т - твиттер
  • У - усилитель
  • С - средние частоты

Не верно указано расстояние от усилителя до правой двери, не 3,5 метра, а 6. До левой двери хватает 2, но лучше отрезать 2,5

Схема подключения звука.jpg

Магнитолы на замену стока

PIONEER DEH-80PR https://www.drive2.ru/l/963959/

Отзыв

Расскажу, что узнал о магнитоле:

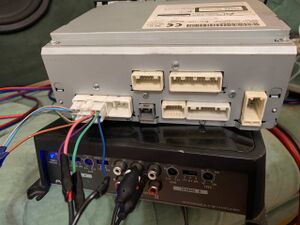

Спаял переходник со стоковой магнитолы на тюльпаны и вставил в усилитель. Немного фонили динамики - чуть уменьшил gain и прошло. Нужно читать инструкцию к своему усилителю, умеет ли он принимать высокий сигнал с магнитолы, мой умел.

Что касается всяких линейных конвертеров, то только хуже делают. Они умеют выключить усилитель при низком сигнале, но у меня он делал это на громкости 20, а без этого ещё сильнее фонил и ухудшал звук.

Напрямую с айпада играет, возможно, чуть лучше, но точно не фонит.

Я для себя пока остановился на прямом подключении магнитолы к усилителю.

Обновлено. Стоковая сенсорная магнитола режет всё ниже 60 Гц - поэтому саб не используется и наличие его бесполезно. Я стал подключать айфон напрямую к усилителю через AUX, колокольчики и переходник lighting -> jack 3,5. Звук стал чуть лучше и заработал саб. Стоковую магнитолу можно использовать для конфига без саба.

Переходник со стоковой магнитолы на тюльпан.jpg
